Draairichting

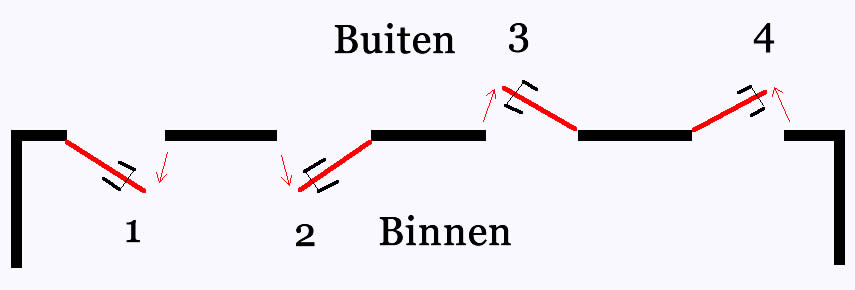

Met de draairichting, ook wel draai genoemd, wordt aangegeven hoe een deur of een raam opendraait (naar binnen of naar buiten) en aan welke zijde het slot zit (rechts of links, van binnen gezien).
Draai 1 en 2 zijn voor naar binnen draaiende ramen en deuren, draai 3 en 4 voor naar buiten draaiende. Voor insteeksloten en paumelle-scharnieren gelden alleen draai 1 en 2. Draai 1 is in dat geval hetzelfde als draai 3, en draai 2 als draai 4.

Voor oplegsloten bestaan 4 verschillende richtingen. Deze sloten zie je overigens zelden op naar buiten draaiende deuren.

Bij de meeste insteeksloten wordt de draairichting aangegeven als draai 1 (rechts) of draai 2 (links). Daarbij wordt uitgegaan van de slotzijde van de deur, van binnen gezien.
Soms echter wordt de draai aangegeven als DIN links of DIN rechts. Hierbij wordt uitgegaan van de scharnierzijde. Dit kan wel eens verwarrend zijn. Een slot dat aan de binnenzijde rechts zit, wordt een DIN links genoemd (en natuurlijk een DIN rechts als het slot links op de deur zit).

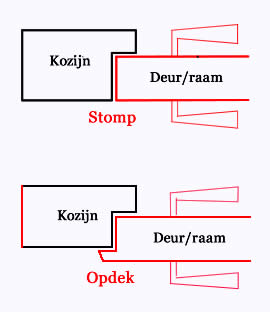

Stomp en opdek

Een stompe deur of stomp raam heeft geen uitstekende randen en valt in zijn geheel in het kozijn.

Een opdekdeur of -raam valt deels in het kozijn en deels erop met een uitstekende rand, of sponning.
Op binnendeuren en plataldeuren worden vanwege de sponning speciale scharnieren, meestal paumelles, gebruikt.

Opdekdeuren en -ramen zijn, als het om buitendeuren gaat, meestal dikker dan stompe deuren. Dit is nodig omdat het slot vanwege de sponning uit het midden moet worden geplaatst.

Zou voor een opdekdeur de dikte van de gemiddelde stompe deur (40mm) worden aangehouden dan zou het slot teveel tegen de deurrand moeten worden gemonteerd. Dit zou de deur (de inbraakwerendheid ervan) teveel verzwakken.

Uitzondering, wat betreft de deurdikte, zijn plataldeuren. Dit zijn opdek-buitendeuren met een dunne, metalen bekleding (zie bij insteeksloten...).

Andere uitzondering zijn de in veel woningen voorkomende standaard opdek-binnendeuren (40mm dik). Op deze deuren zitten lichtere (en smallere) sloten. Inbraakwerendheid is voor binnendeuren van minder belang.

Doornmaat en PC-maat

De doornmaat is de afstand van de voorplaat van het slot, tot hart cilinder of hart krukgat.

• Oplegsloten en gewone, gangbare insteeksloten hebben doorgaans een doornmaat van 50 of 60mm.
• Bij smalsloten en inbouwespagnoletten kan de doornmaat variëren van 15 tot 45mm (met 5mm oplopend).
• De doornmaat van meerpuntssluitingen is gewoonlijk 55mm of 65mm.

In een enkel geval kun je te maken krijgen met een afwijkende doornmaat.

Gaat het om een oplegslot: Meet de doornmaat vanaf de buitencilinder. Dit geldt voor de uitvoeringen met verstelbare doornmaat (sommige modellen van Lips en Necoloc). Bij deze sloten kunnen de maten van de binnen- en buitencilinder namelijk verschillen.
Gaat het om modellen van de merken Cisa of Yale dan zijn de maten van de binnen- en buitencilinder altijd gelijk. Meten vanaf de binnencilinder kan dan dus ook.

De PC-maat of steekmaat is de afstand van hart krukgat tot hart cilinder.

• Gewone, gangbare insteeksloten hebben meestal een PC-maat van 55 of 72mm.
• Voor smalsloten zijn de meest voorkomende PC-maten 72 en 92mm.

Er bestaan ook afwijkende PC-maten.
